弹性块联轴器是一种广泛应用的挠性联轴器，依靠弹性元件的形变实现传动连接

由连接主动轴、从动轴的两半联轴器及中间的弹性块组成

工作原理‌：通过弹性块的压缩变形吸收振动能量，在传递扭矩时储存并释放弹性势能，缓冲冲击载荷。同时可自动补偿两轴间的径向、角向和轴向偏差（通常≤3°），避免轴系应力集中。

减振降噪‌：弹性体***削弱扭转振动，降低系统共振风险，保护设备（如风机、压缩机）免受高频冲击损坏。位移补偿‌：适应安装误差或工况变形导致的轴线偏移，补偿量取决于弹性块设计

维护简便‌：结构紧凑、零件少，拆装便捷且无需润滑

环境耐受性‌：弹性块耐油污粉尘侵蚀，适用于矿山、冶金、船舶等恶劣环境

负载匹配‌：需根据扭矩（含安全系数）、转速选择型号，中型扭矩通用机械适用性比较好

安装维护‌：定期检查弹性块老化、螺栓松动，防止超载运行

应用优势总结‌经济性‌：结构简单、制造维护成本低。‌可靠性‌：抗疲劳性强，适用频繁启停、正反转工况。‌普适性‌：兼顾粉尘环境耐受性与传动精度需求，跨越通用机械至***装备领域

弹性块联轴器因技术和成本优势，已成为工业传动系统中刚性联轴器的重要替代方案，尤其在需位移补偿与振动隔离的场景 膜片联轴器通过金属膜片的弹性变形补偿位移，适用于高温、高精度的传动场景。内蒙古星型联轴器

QGCA型圆柱形囝孔联接球面滚子联轴器性能优势‌‌

高承载能力‌：花键多齿啮合与滚子组件协同工作，可传递大扭矩（公称转矩范围覆盖500~50000N·m）‌

传动精度高‌：渐开线花键的齿形精度（IT8~IT10级）确保传动平稳性，球面滚子减少附加振动‌

长寿命设计‌：花键副采用20CrMnTi材质并配合碳氮共渗热处理，齿面硬度达HRC58，滚子组件经表面硬化处理‌

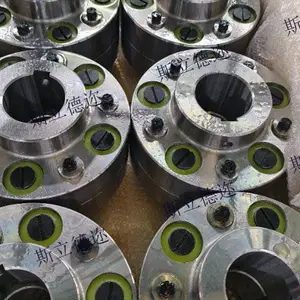

应用场景：冶金设备（如轧机主传动）、重型工程机械（如起重机回转机构）、船舶推进系统等大功率、重载场景‌ 河南弹性联轴器梅花形弹性联轴器凭借结构简单、缓冲减震性好的特点，广泛应用于中小型电机传动。

NL型尼龙内齿圈齿式联轴器是一种采用尼龙内齿圈与金属外齿套啮合的挠性联轴器，具有轻量化、耐磨损和自润滑特性，广泛应用于中小转矩传动场景。

结构与材料‌**组件‌‌尼龙内齿圈‌：采用MC尼龙或增强玻纤尼龙66注塑成型，经热处理后强度提升3倍，工作温度-20℃~+70℃‌12。‌

金属外齿套‌：通常为45号锻钢或铸钢（ZG35Ⅱ），轴孔含圆柱形、圆锥形及短圆柱形‌

设计特点‌鼓形齿设计补偿角位移（比较大1°30'），允许轴向位移3-5mm‌25。分标准型（NL）和加强型（TGL），后者增设挡圈结构以适应高速工况‌

性能参数‌扭矩范围‌：40N·m~315N·m（标准型），部分加强型号可达800N·m‌26。‌

转速限制‌：许用转速与规格相关，需根据具体型号查询‌

传动效率‌：≥***，噪音较金属联轴器降低30%‌

典型摩擦式联轴器产品与应用

摩擦片式联轴器 广泛应用于机床、矿山设备、输送机械等，尤其适合存在振动干扰的传动系统

其设计通过弹簧调节摩擦力，可在转矩超出设定值时打滑，起到过载保护作用

联轴器 作为高精度传动元件，具备高可靠性和长寿命特点，

适配工程机械（如挖掘机）、冶金设备（热轧生产线）及化工机械（反应釜）等重载、高速工况

摩擦式联轴器的选购与维护建议选型

需匹配传动轴的转速、转矩及工作环境温度，例如高温环境需优先考虑耐温型摩擦材料

功能需求：如需要过载保护，可选择带打滑机制的安全联轴器

维护要点定期检查摩擦片磨损情况、润滑状态及联接紧固性，避免因松动导致径向摆动

对于长期连续运行的设备，需按周期补充润滑剂，发现异常发热或异响时立即停 MP型膜片联轴器承载能力大，适用范围大，寿命长，传递公称转矩为0.063-10000KN.m.

HJ型十字滑块联轴器性能参数‌‌扭矩范围‌：5Nm至800Nm（具体型号可能扩展）‌

转速限制‌：通常适用于中低速工况，高速运转时可能因滑块惯性产生振动‌

应用场景‌通用机械设备（如风机、水泵、输送带）‌

农机设备（适应田间不平整地面）‌

轻工机械（如包装机、食品加工设备）‌

选型要点‌：需根据扭矩需求、偏差补偿范围及工作环境（如温度、腐蚀性）选择材质（铸铁、钢制或铝合金）‌

维护建议‌：定期检查滑块磨损，每2000小时润滑一次（推荐2号锂基脂），安装时需控制对中偏差‌

该联轴器以结构简单、成本低和易于维护为优势 TC型弹性套柱销联轴器弹性套与半联轴器凸缘上圆孔间的间隙以及弹性套的变形具有一定的补偿偏移和减震性能。上海鼓形齿式联轴器生产

鼓形齿整体钢齿套GDC型：结构轻巧，转动惯量小能补偿较大的轴向偏移。轴孔可根据客户要求制造。内蒙古星型联轴器

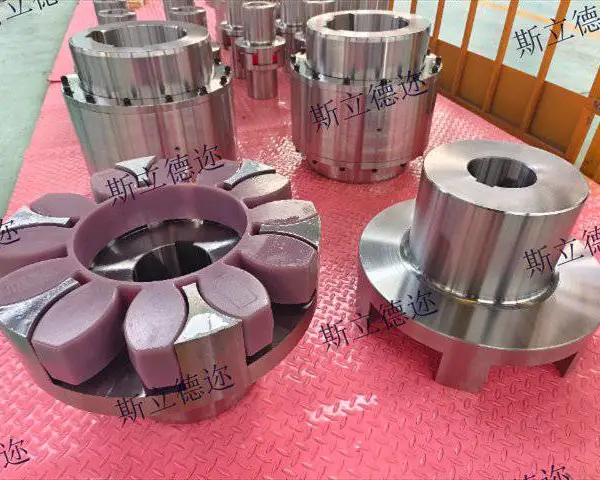

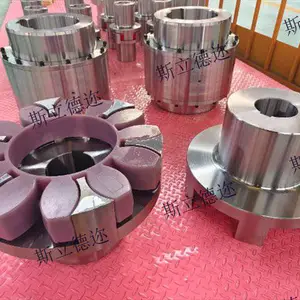

星型弹性联轴器弹性元件为聚氨酯材质，专为缓冲振动和补偿偏差设计，适用于连接两同轴线的传动轴系。其重点在于弹性缓冲、高补偿能力和免维护特性，特别适合中低扭矩、高振动的场景。

重要结构与设计‌星型弹性体组件‌：采用多瓣星形结构，通过弹性变形吸收冲击能量；‌爪形啮合系统‌：半联轴器凸爪与星瓣***匹配，确保扭矩传递均匀，避免应力集中，半联轴器材料包括铝合金或45#钢。

主要应用动力传输系统：风机/水泵/压缩机传动‌：吸收启停冲击及运行振动，延长设备寿命；发电机组辅助设备‌：缓冲曲轴周期性振动，保障动力传输稳定性

物料处理设备：输送带驱动装置：补偿安装偏差，适应粉尘及高湿度环境；搅拌机械传动链：耐受化工介质腐蚀，实现平稳扭矩传递

冶金与矿山设备‌：轧机辅助传动系统：承载瞬时扭矩波动（工作温度≤80℃）;破碎机二级传动轴：通过弹性体衰减矿石冲击载荷

工程机械关键部位‌：起重机卷扬机构：保障重物升降的动力同步性；挖掘机液压泵联接：补偿发动机与执行元件的动态偏角 高弹性减振，吸收85%以上高频振动，延长设备寿命30%以上（例如离心泵振动降至0.2mm/s）

免维护设计，无润滑需求；轻量化节能，铝合金半联轴器减轻40%~50%，实测能耗降低3%~5% 内蒙古星型联轴器
